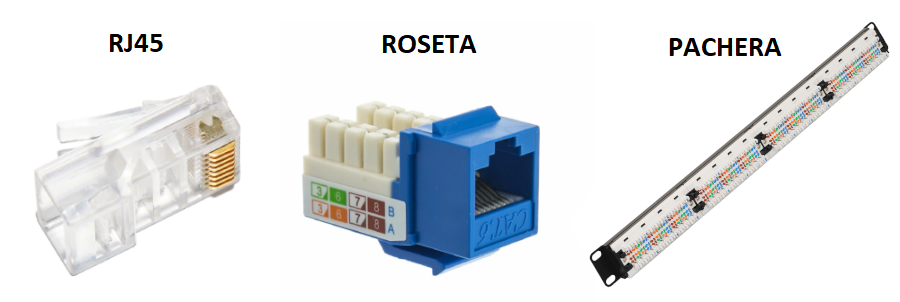

Cable directo
El cable directo se utiliza para conectar para dos dispositivos que no son iguales, por ejemplo, nuestro ordenador con un router, Switch o hub. Hay dos formas de distribuir los cables en el conector, según la norma T568A y según la T568B. en cambios casos funcionará de forma idéntica, y lo más importante será que ambos extremos del cable serán exactamente iguales.

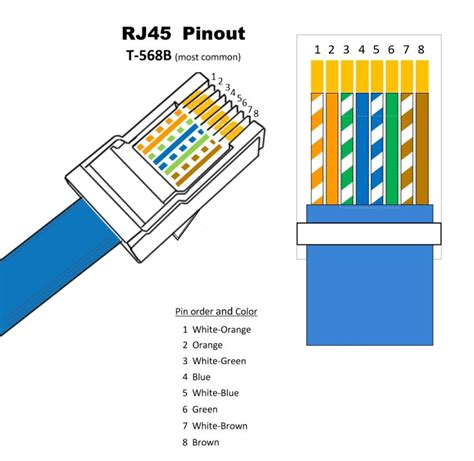

En la norma T568B la reordenación de cables sería la siguiente:

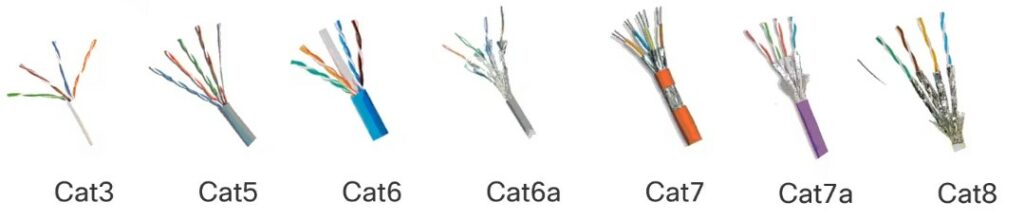

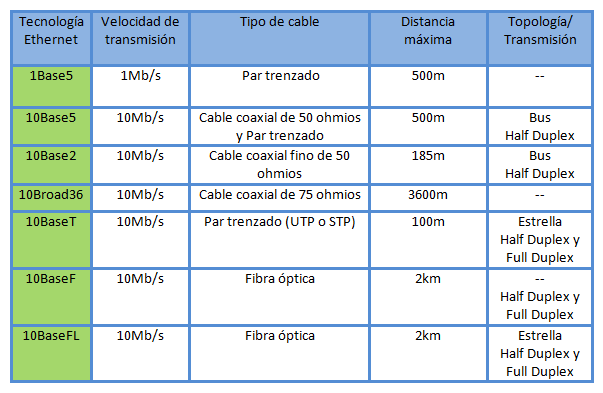

Cuáles son las categorías de un cable de red
| CATEGORÍA | VELOCIDAD | FRECUENCIA | VELOCIDAD DE DESCARGA |
|---|---|---|---|
| ETHERNET CAT 5 | 100 Mbps | 100 MHz | 15,5 MB/s |
| ETHERNET CAT 5E | 1.000 Mbps | 100 MHz | 150,5 MB/s |
| ETHERNET CAT 6 | 1.000 Mbps | 250 MHz | 150,5 MB/s |
| ETHERNET CAT 6A | 10.000 Mbps | 500 MHz | 1.250 MB/s ó 1,25 GB/s |
| ETHERNET CAT 7 | 10.000 Mbps | 600 MHz | 1,25 GB/s |
| ETHERNET CAT 7A | 10.000 Mbps | 1.000 MHz | 1,25 GB/s |
| ETHERNET CAT 8 | 40.000 Mbps | 2.000 MHz | 5 GB/s |
- UTP (Unshielded Twisted Pair – Par trenzado no apantallado): Es un cable sin apantallamiento. Esto lo sigue haciendo bueno para utilizar en casa, por ejemplo, para conectar tu ordenador, NAS o cualquier otro dispositivo al router. Pero es el menos indicado para ser utilizado en instalaciones que van por dentro de la pared y requieren de cables especialmente largos.
- FTP (Foiled Twisted Pair- Par trenzado con pantalla global): Es un tipo de cable parecido al UTP, donde los pares de cables trenzados no están apantallados. Sin embargo, sí tienen una pantalla global, una especie de protección que envuelve todos a la vez para darles un poco de protección ante interferencias externas.
- STP (Shielded Twisted Pair- Par trenzado apantallado): Los pares de cables trenzados van recubiertos cada uno por una malla conductora que actúa como una pantalla frente a las interferencias y el ruido eléctrico. Su protección es mayor que la la de los dos tipos anteriores, y los convierten en cables mejor preparados para las instalaciones eléctricas que van por dentro de la pared.
- SFTP (Shield Foiled Twisted Pair - Par trenzado blindado y apantallado): Es un tipo de cable especial que combina las protecciones del FTP y STP. Los pares trenzados de cables van recubiertos cada uno por una malla protectora, pero a la vez todo el conjunto de pares también tiene un recubrimiento extra. Estos son los que mejor evitan las interferencias eléctricas y más idóneos para tiradas largas, aunque son más costosos.

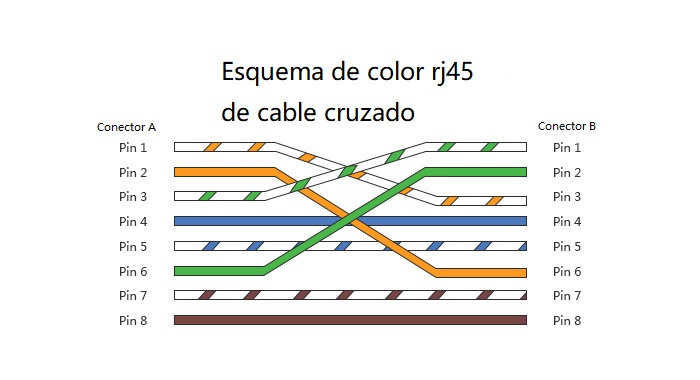

Cable Cruzado

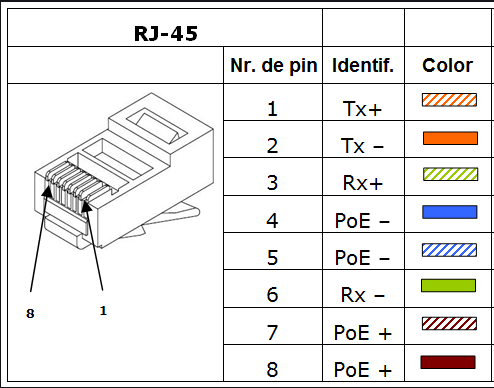

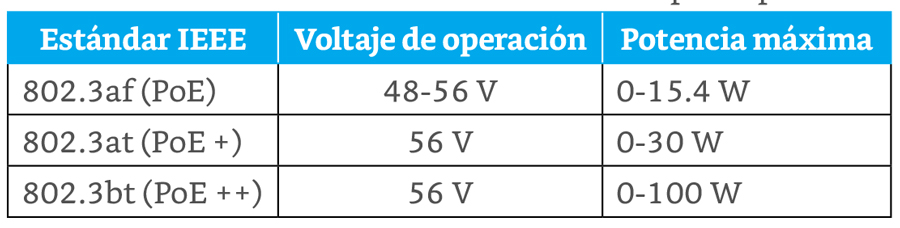

PoE
